Skanowanie 3D i prototypowanie to rewolucyjne technologie, które umożliwiają precyzyjne odwzorowanie rzeczywistych obiektów w formie trójwymiarowej. Dzięki zaawansowanym skanerom cyfrowe rekonstrukcje przedmiotów, obiektów architektonicznych czy nawet całych krajobrazów stają się możliwe z niespotykaną wcześniej dokładnością. Skanery 3D przenoszą nasze postrzeganie rzeczywistości na zupełnie nowy poziom, gdzie każdy szczegół i krzywizna może zostać uwieczniona i zamodelowana w świecie wirtualnym.
Podstawową zasadą działania skanerów 3D jest wykorzystanie zaawansowanych technik projekcji światła strukturalnego. Dzięki temu, skanery te są w stanie emitować na badany obiekt paski lub wzory świetlne, które stają się punktami odniesienia do odwzorowania jego powierzchni. Kamera, wbudowana w skaner, dokładnie rejestruje odchylenia od wzorców świetlnych na powierzchni obiektu, generując zbiór danych punktowych. Następnie za pomocą zaawansowanego oprogramowania, te dane punktowe są przekształcane w dokładny model 3D, który wiernie oddaje kształt i wygląd skanowanego przedmiotu.
Wraz z rozwojem skanerów 3D, proces skanowania stał się coraz bardziej precyzyjny, szybki i dostępny dla wielu branż. Obecnie, skanery 3D znajdują zastosowanie w dziedzinach takich jak przemysł, medycyna, architektura, sztuka, lotnictwo czy przemysł filmowy i gier wideo. To narzędzie staje się kluczowym elementem procesów projektowania, produkcji i kontroli jakości, umożliwiając oszczędność czasu, zasobów oraz eliminację błędów i defektów w produkowanych częściach.
W artykule skupimy się na roli skanera w kontekście prototypowania 3D, ze szczególnym uwzględnieniem jego wykorzystania w przetwórstwie tworzyw sztucznych i procesie wtrysku tworzyw. Przyjrzymy się zarówno budowie i zasadzie działania tego zaawansowanego urządzenia, jak i wielu praktycznym przykładom jego zastosowań w różnych branżach. Wyjaśnimy, jak skaner 3D wpływa na innowacyjność, efektywność i jakość procesów wytwarzania, a także jakie korzyści przynosi dzisiejszej i przyszłej erze przemysłowej.
Spis treści
Budowa i zasada działania skanera 3D
Skaner 3D to zaawansowane urządzenie, które wykorzystuje technologię projekcji światła strukturalnego do rejestrowania kształtu i powierzchni obiektów.
Skaner 3D składa się z kilku kluczowych elementów:
- Projektor światła strukturalnego:

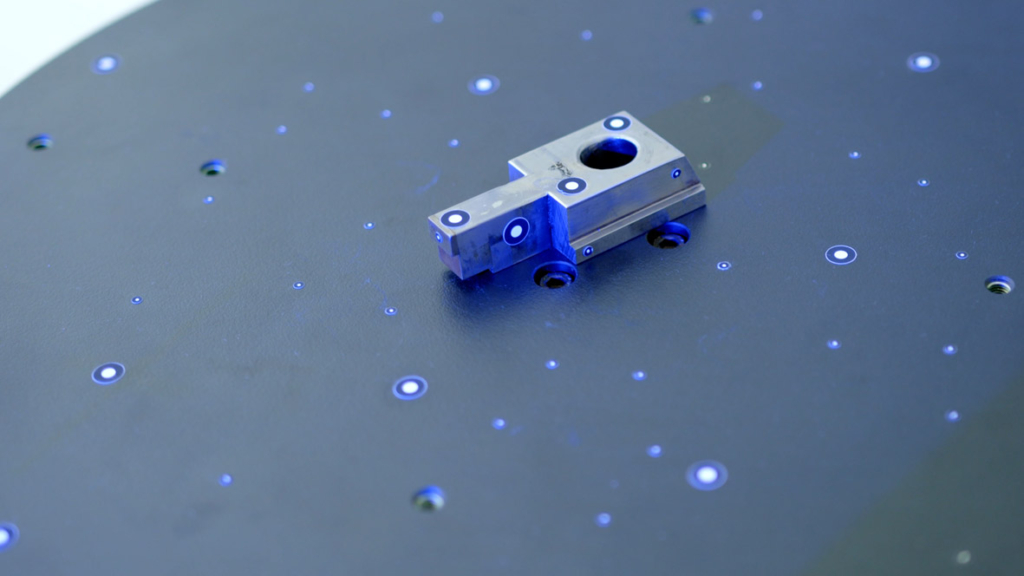

Skaner 3D wyposażony jest w zaawansowany projektor światła strukturalnego. Ten element odgrywa kluczową rolę w całym procesie skanowania, ponieważ emituje specjalne wzory świetlne, takie jak paski lub kratki, na badany obiekt. Te wzorce świetlne pełnią rolę punktów odniesienia, które pozwalają na precyzyjne rejestrowanie kształtu i powierzchni obiektu.
- Kamera
Skaner wykorzystuje wysokiej jakości kamerę, która dokładnie rejestruje odchylenia od projekowanych wzorców świetlnych na powierzchni obiektu. Kamera działa w tandemie z projekcją światła strukturalnego, tworząc zbiór danych punktowych, które stanowią podstawę do generowania modelu 3D.
- Statyw

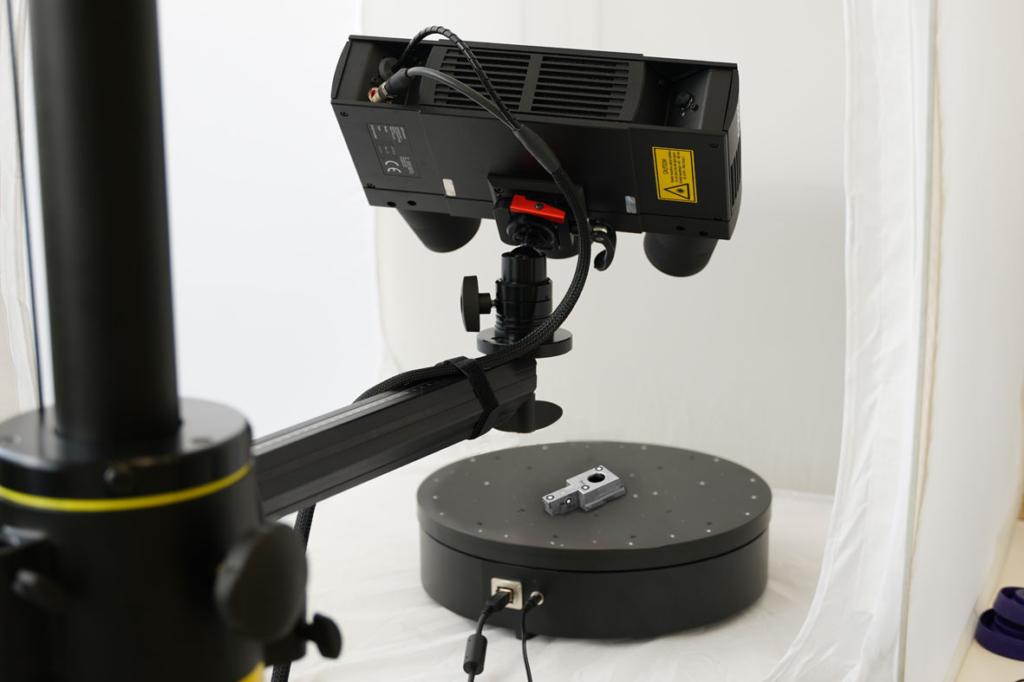

Skaner jest montowany na stabilnym statywie, który zapewnia dokładność i powtarzalność skanowania. Statyw umożliwia także łatwe ustawienie skanera w odpowiedniej odległości i kącie względem obiektu, aby uzyskać jak najlepsze wyniki skanowania.
- Komputer z zaawansowanym oprogramowaniem

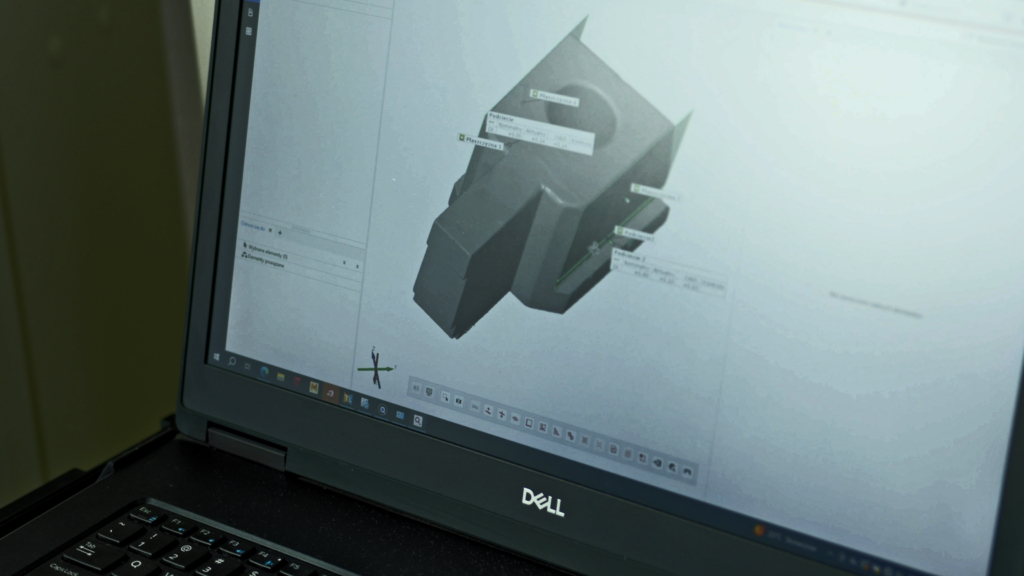

Skaner 3D jest połączony z komputerem, na którym działa specjalistyczne oprogramowanie do przetwarzania danych. To oprogramowanie analizuje dane z kamery i projekcji, oblicza odchyłki od wzorców świetlnych na powierzchni obiektu i generuje szczegółowe mapy głębi. Te mapy są następnie używane do stworzenia dokładnego modelu 3D obiektu.
- Zasilanie i interfejsy
Skaner 3D wymaga odpowiedniego zasilania, a także posiada różne interfejsy, które pozwalają na komunikację z komputerem i innymi urządzeniami. Dzięki temu skanowanie i przetwarzanie danych odbywa się sprawnie i bezproblemowo.
- Dodatkowe akcesoria
W niektórych przypadkach, skaner może być wyposażony w dodatkowe akcesoria, takie jak specjalne tła, które pomagają w lepszym rozpoznawaniu kontrastu na powierzchni obiektu, co zwiększa dokładność skanowania.
Wykorzystanie skanera 3D w procesach wtrysku tworzyw sztucznych
Skanery 3D odgrywają kluczową rolę w optymalizacji procesów wtrysku tworzyw sztucznych. Dzięki tej nowoczesnej technologii, producenci mogą osiągać wyższą jakość, skracać czas produkcji, minimalizować ryzyko błędów oraz dostosować produkty do indywidualnych potrzeb klientów. To sprawia, że skanery 3D są niezwykle wartościowym narzędziem w dziedzinie wtrysku tworzyw sztucznych i branżach z nim związanych.
- Projektowanie form wtryskowych
Skanery 3D są używane do odwzorowania rzeczywistych prototypów części, na podstawie których projektowane są formy wtryskowe. Dzięki temu projektanci i inżynierowie mogą precyzyjnie dopasować formy do kształtu i wymiarów produkowanego elementu, co wpływa na jakość oraz wydajność całego procesu wtrysku.
- Kontrola jakości form i wyrobów
Skanowanie 3D pozwala na precyzyjną analizę wymiarów wtryskiwanych części oraz jakości powierzchni. To umożliwia weryfikację, czy produkowane elementy spełniają założone normy jakościowe, a także pozwala na wczesne wykrywanie potencjalnych defektów, co z kolei minimalizuje straty i koszty związane z wytwarzaniem niezgodnych z wymaganiami elementów.
- Optymalizacja geometrii części
Skanery 3D pozwalają na analizę efektywności i wytrzymałości geometrii części wtryskowych. Dzięki temu inżynierowie mogą zoptymalizować kształt i strukturę komponentów, co przekłada się na lepszą jakość i wydajność wyrobów końcowych.
- Replikacja i remanufacturing
Skanery 3D umożliwiają odwzorowanie detali, które są trudno dostępne lub zniszczone, co jest szczególnie istotne w przypadku replikacji starszych komponentów lub naprawy zniszczonych elementów wtryskowych.
- Redukcja czasu prototypowania
Dzięki skanerom 3D można szybko tworzyć cyfrowe kopie prototypów i przeprowadzać wirtualne testy różnych koncepcji. To pozwala na znaczne skrócenie czasu potrzebnego na opracowanie i wybór optymalnej wersji prototypu, co z kolei przyspiesza cały proces wytwarzania.
- Inżynieria odwrotna
Skanowanie 3D umożliwia przekształcenie fizycznego obiektu w cyfrowy model 3D. To pozwala na przeprowadzenie inżynierii odwrotnej, czyli analizy i rekonstrukcji istniejących części bez konieczności posiadania ich oryginału. Jest to szczególnie przydatne w przypadku braku dokumentacji technicznej lub w celu poprawy już istniejących komponentów.
- Personalizacja produktów
Skanery 3D umożliwiają tworzenie spersonalizowanych wyrobów wtryskowych, takich jak indywidualnie dopasowane elementy medyczne, ergonomiczne akcesoria czy elementy wyposażenia samochodowego dostosowane do preferencji klienta.
- Integracja z systemami CAD/CAM
Skanery 3D są zazwyczaj kompatybilne z oprogramowaniem CAD/CAM, co umożliwia bezproblemowy transfer danych pomiędzy różnymi etapami projektowania i produkcji.
Branże wykorzystujące technologię skanowania 3D
Branże wykorzystujące technologię skanowania 3D są bardzo różnorodne, ponieważ skanery 3D znajdują zastosowanie w wielu dziedzinach, gdzie precyzyjne odwzorowanie obiektów w trójwymiarze jest kluczowe. Oto kilka przykładów branż i konkretnych wyrobów, które poddawane są skanowaniu 3D:
- Motoryzacja:
- Przewody hamulcowe: skanery 3D są wykorzystywane do precyzyjnego odwzorowania przewodów hamulcowych w celu zapewnienia ich optymalnej trwałości i efektywności w pojazdach.
- Lusterka boczne: skanowanie 3D pozwala na dokładne zmapowanie kształtu lusterka bocznego, co jest istotne dla zapewnienia odpowiedniej widoczności i bezpieczeństwa podczas jazdy.
- Medycyna:
- Protezy kończyn: skanery 3D są używane do skanowania kształtu i wymiarów kończyn pacjentów w celu tworzenia spersonalizowanych protez, które doskonale dopasowują się do ich ciała.
- Modele anatomiczne: skanowanie 3D umożliwia stworzenie dokładnych modeli anatomicznych organów i tkanek, które są wykorzystywane do planowania operacji i edukacji medycznej.
- Aeronautyka:
- Elementy konstrukcyjne samolotów: skanowanie 3D jest używane do analizy powierzchni i struktury elementów konstrukcyjnych samolotów, aby zapewnić ich niezawodność i bezpieczeństwo w locie.
- Skrzydła samolotów: skanery 3D pozwalają na precyzyjne odwzorowanie skrzydeł samolotów w celu zoptymalizowania ich aerodynamiki.
- Przemysł filmowy i gry wideo:
- Postacie animowane: skanery 3D są używane do skanowania aktorów w celu tworzenia realistycznych postaci animowanych w filmach i grach wideo.
- Rekwizyty: Skanowanie 3D umożliwia precyzyjne odwzorowanie rekwizytów, takich jak bronie czy elementy scenografii, które są wykorzystywane w produkcji filmów i gier wideo.
- Architektura i budownictwo:
- Pomieszczenia i budynki: Skanery 3D pozwalają na skanowanie wnętrz i budynków w celu ich dokładnego odwzorowania, co jest przydatne w architekturze, urbanistyce oraz rekonstrukcjach historycznych.
- Rzeźby i elementy dekoracyjne: Skanowanie 3D jest stosowane do rejestrowania detali rzeźb i dekoracji, co ułatwia ich odnowienie, odtworzenie lub cyfrową archiwizację.
- Sztuka i dziedzictwo kulturowe:
- Obiekty historyczne: Skanery 3D są wykorzystywane do odwzorowania obiektów historycznych, takich jak starożytne rzeźby czy rękopisy, co przyczynia się do ich zachowania i dokumentacji.
- Dzieła sztuki: Skanowanie 3D pozwala na precyzyjne odwzorowanie dzieł sztuki, co ułatwia ich replikację oraz reprodukcję w skali cyfrowej.
Zachęcam wszystkich zainteresowanych do zapoznania się z ofertą naszej firmy Dopak, która świadczy profesjonalne usługi skanowania 3D oraz prototypowania. Dzięki zaawansowanemu skanerowi oraz doświadczonej ekipie specjalistów, możemy precyzyjnie odwzorować rzeczywiste obiekty w formie trójwymiarowej. Niezależnie od skali projektu, gwarantujemy profesjonalne podejście, najwyższą jakość skanowania oraz konkurencyjne ceny. Skontaktuj się z naszą Prototypownią 3D już dziś i odkryjcie nowe możliwości dla swoich projektów!
Autor: mgr inż. Patryk Gratka, inżynier R&D w Dopak
